GB/T 20473-2021 构筑保温砂浆

领域
本文件划定了构筑保温砂浆的分类和象征、技术要求、试验步骤、检验规定、包装、标志与贮存。。。。。。
本文件合用于构筑保温隔扰酌干混砂浆。。。。。。

术语和界说
GB/T 4132 界定的以及下列术语和界说合用于本文件。。。。。。
构筑保温砂浆  dry-mixed thermal insulating mortar for buildings
以膨胀珍珠岩、玻璃微珠、膨胀蛭石等为骨材，，，，，，，掺加凝胶资料及其他职能组分造成的干混砂浆。。。。。。

分类和象征
分类产品按其机能分为Ⅰ型和Ⅱ型。。。。。。
产品象征
产品象征有三部门组成: 型号、产品名称、本文件编号。。。。。。
示例1: Ⅰ型构筑保温砂浆的象征为:
Ⅰ构筑保温砂浆 GB/T 20473-2021
示例2: Ⅱ型构筑保温砂浆的象征为:
Ⅱ构筑保温砂浆 GB/T 20473-2021

技术要求
表观质量
产品的表观应均匀、无结块。。。。。。
堆积密度
Ⅰ型应不大于300kg/m³，，，，，，，Ⅱ型应不大于400kg/m³。。。。。。
石棉含量
应不含石棉纤维。。。。。。
放射性
天然放射性核素镭-226、钍-232、钾-40的放射性比活杜爪同时满足I_Ra≤1.0和I_r≤1.0。。。。。。
2h稠度损失率
应不大于30%。。。。。。
硬化后的机能要求

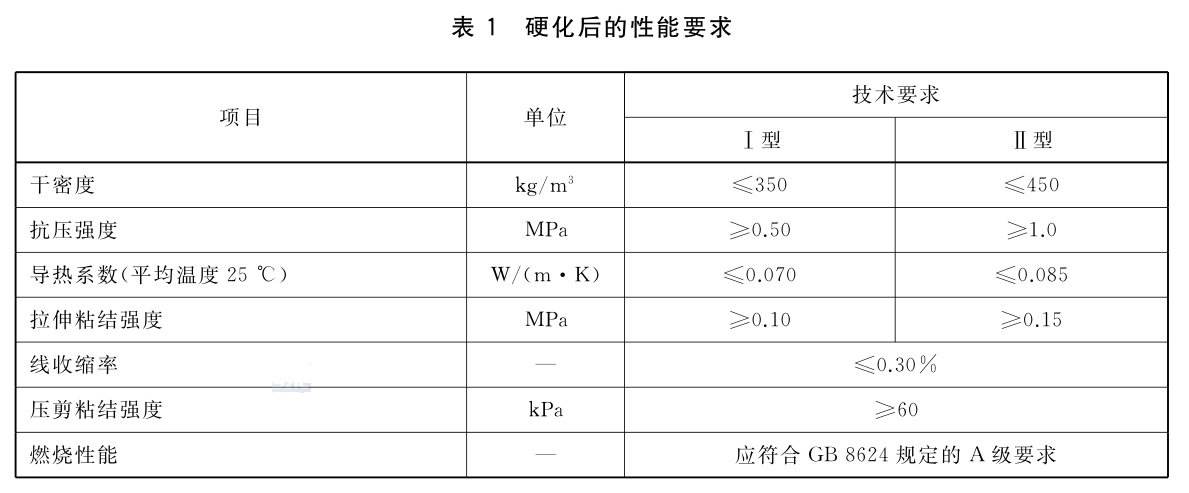

保温砂浆拌合物硬化后(养护至划定龄期)的机能要求，，，，，，，应切合表1的划定。。。。。。


硬化后的特殊要求
当用户有抗冻性要求时，，，，，，，15次冻融循环后质量损失率应不大于5%，，，，，，，抗压强度损失率应不大于25%。。。。。。
当用户有耐水性要求时，，，，，，，软化系数应不幼于0.60。。。。。。
当用户有吸水机能要求时，，，，，，，体积吸水率应不大于10%。。。。。。
当用户有蓄热机能要求时，，，，，，，Ⅰ型产品的蓄热系数应不幼于1.0W(m²·K)，，，，，，，Ⅱ型产品的蓄热系数应不幼于1.5W(m²·K)。。。。。。

试验步骤
导热系数
按附录B造备拌合物，，，，，，，试件尺寸应切合导热系数测定仪的要求。。。。。。尺度养护至28d，，，，，，，在(105±5)°C烘干至恒沉，，，，，，，按 GB/T 10294、GB/T 10295、GB/T 10297 的划定进行。。。。。。如有异议，，，，，，，以 GB/T 10294 作为仲裁检验步骤。。。。。。
GB/T 10297-2015 非金属固体资料导热系数的测定 热线法

附录B(规范性)
拌合物的造备
仪器设备
电子天平: 分度值不大于1g，，，，，，，量程为20kg。。。。。。
搅拌机: 切合 JG 244 的划定。。。。。。
砂浆稠度仪: 应切合 JGJ/T 70 的划定。。。。。。
拌合物的造备
拌合用的资料应提前24h放入试验环境中。。。。。。
按出产商推荐的水料比，，，，，，，用电子天平进行秤量，，，，，，，使用搅拌机造备拌合物，，，，，，，搅拌功夫为2min。。。。。。
若出产商未提供水料比，，，，，，，应通过试配确定拌合物稠度为(50±5)mm时的水料比，，，，，，， 稠度的检测步骤按 JGJ/T 70 的划定进行。。。。。。

京都电子KEM 热线法急剧导热系数测定仪 QTM-700
http://www.kem-china.com/index.php?_m=mod_product&_a=view&p_id=1012
