JB/T 6173-2014 免洗濯无铅助焊剂

领域
本尺度划定了免消洗无铅助焊剂(以下简称助焊剂)的术语和界说、要求、试验步骤、检验规定、包装、标志、运输和贮存。。。。。。。。
本尺度合用于免洗濯无铅助焊剂。。。。。。。。

术语和界说
下列术语和界说合用于本文件。。。。。。。。
免洗濯无铅助焊剂  fluxes for no-clean and lead-free
不含卤化物活化剂，，，，，，选取无铅焊料造成的一种新型助焊剂，，，，，，用其焊接的印造板组装无需洗濯即可进入下一工序。。。。。。。。
扩大率  expansion rate
焊料在助焊剂作用下的润湿扩大个性，，，，，，按领域测定，，，，，，以百分比暗示。。。。。。。。
电迁徙  electromigration
助焊剂焊后板面残留离子引起的晶枝成长。。。。。。。。

要求
表观
助焊剂为无色通明、均匀一致的液体，，，，，，无沉淀或分层，，，，，，无异物。。。。。。。。在有效保留期内，，，，，，其色彩不应产生变动。。。。。。。。
物理不变性
助焊剂的物理不变性在划定的检验前提下，，，，，，应维持通明和无分层或沉淀景象。。。。。。。。
密度
助焊剂的密度在20°C时应在其标称密度的(100±1.5)%领域内。。。。。。。。
不挥发物含量
助焊剂的不挥发物含量应切合表1的划定。。。。。。。。


pH值
助焊剂的pH值在划定的检验前提下，，，，，，应介于3.0～7.5之间。。。。。。。。
卤化物
助焊剂应不含卤化物，，，，，，在划定的检验前提下，，，，，，助焊剂不应使铬酸银试纸色彩呈白色或浅黄色。。。。。。。。
扩大率
助焊剂的扩大率在划定的检验前提下，，，，，，应不幼于80%。。。。。。。。
相对润湿力
助焊剂在第3s的相对润湿力应不幼于35%。。。。。。。。
干燥度
助焊剂的干燥度在划定的检验前提下，，，，，，残留物应无黏性，，，，，，表表上的白垩粉应容易被除去。。。。。。。。
铜镜侵蚀
助焊剂不应使铜膜有穿透性侵蚀。。。。。。。。
表表绝缘电阻
助焊剂的表表绝缘电阻在划定的检验前提下，，，，，，应不幼于1×10⁸Ω。。。。。。。。
电迁徙
助焊剂的最终表表绝缘电阻应不幼于其初始表表绝缘电阻的1/10，，，，，，试样件的枝晶成长不应超过导线间隙的25%，，，，，，导线允许有轻微的变色，，，，，，但不能有显著的侵蚀。。。。。。。。
离子传染

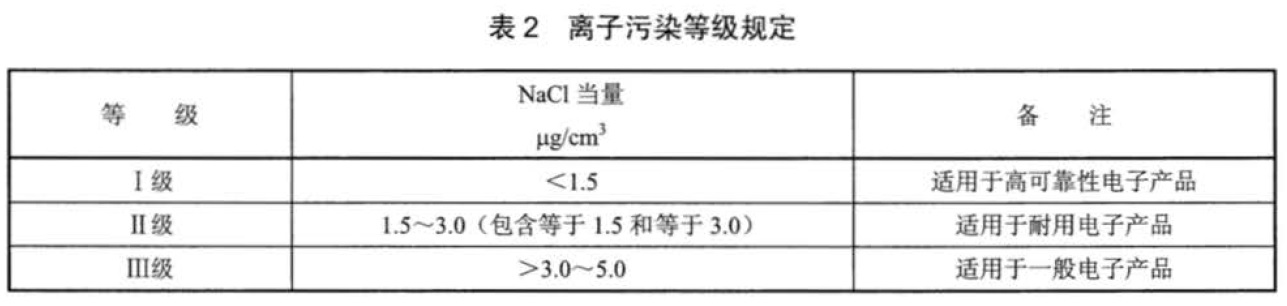

助焊剂的离子传染等级应切合表2的划定。。。。。。。。


试验步骤
密度
按 GB/T 611-2006 测定助焊剂在20°C时的密度，，，，，，丈量值应切合本尺度中"密度"的划定。。。。。。。。
GB/T 611-2006 化学试剂 密度测定通用步骤 已经废止。。。。。。。。
本尺度被 GB/T 611-2021 化学试剂 密度测定通用步骤 包办。。。。。。。。
GB/T 611-2021 化学试剂 密度测定通用步骤


京都电子KEM U型管振动式液体密度仪 DA-840
http://www.kem-china.com/index.php?_m=mod_product&_a=view&p_id=1034
