JC/T 1040-2020 构筑表表表用热反射隔热涂料

领域
本文件划定了构筑表表表用热反射隔热涂料的术语和界说、分类和象征、要求、试验步骤、检验规定及标志、包装、运输和贮存。。。。。。。。
本文件合用于拥有反射隔热职能的平涂型涂料和质感型涂料。。。。。。。。

术语和界说
下列术语和界说合用于本文件。。。。。。。。
构筑表表表用热反射隔热涂料  exterior reflective thermal insulating coatings on buildings
以合成树脂为基料，，，，，与职能性资料及助剂等配造而成，，，，，施涂于构筑物表表表，，，，，在一样明度下拥有较高的太阳光反射比和半球发射率，，，，，从而起到隔热作用的涂料。。。。。。。。
质感型热反射隔热涂料  textured reflective thermal insulating coatings
表表拥有非均一色彩或表表拥有立体造型的涂料。。。。。。。。
注: 蕴含拥有热反射隔热职能的真石漆、多彩涂料和弹性质感涂料等。。。。。。。。
太阳光反射比  solar reflectance
注: 300nm~2500nm可见光和近红表波段反射与同波段入射的太阳辐射通量的比值。。。。。。。。
近红表反射比  near infrared reflectance
在780nm~2500nm近红表波段反射与同波段入射的太阳辐射通量的比值。。。。。。。。
半球发射率  hemispherical emittance
热辐射体在半球方向上的辐射出射杜纂处于一样温度的全辐射体(黑体)的辐射出射度的比值。。。。。。。。
与参比黑板的隔热温差  thermal insulation temperature difference with reference plate
在一样辐射光源的照射下，，，，，参比黑板与测试试板背向光源一侧表表温度的差值。。。。。。。。
明度  lightness
暗示物体表表色彩明亮水平的视知觉个性值，，，，，以绝对白色和绝对玄色为基准赐与分度，，，，，是色彩的三属性之一。。。。。。。。

分类和象征
分类
按明度(L*值)凹凸分为低明度L*≤40 (代号为L)；；；；；；；；中明度40L*≤80(代号为M)；；；；；；；；中高妙度80L*≤95(代号为MH)和高妙度L*>95(代号为H)。。。。。。。。
按涂层状态分为平涂型(代号为F)和质感型(代号为T)。。。。。。。。
按使用部位又分为墙面用(代号为W) 和屋面用(代号为R)。。。。。。。。
象征
按产品名称、尺度编号、明度、涂层状态、使用部位的挨次象征。。。。。。。。
示例: 切合本文件的构筑表墙用中明度平涂型热反射隔热涂料象征为:
构筑表表表用热反射阳热涂料 JC/T 1040-2020 M F W

要求
根基机能

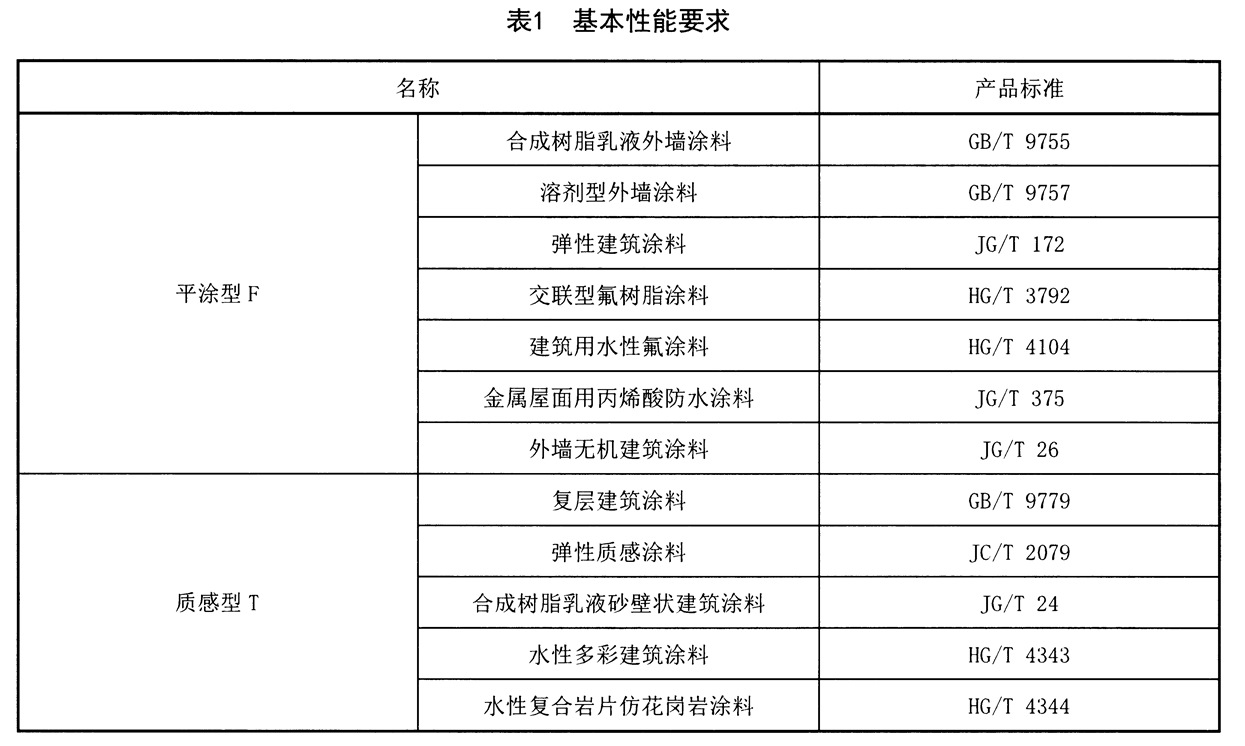

应切合表1所列产品尺度中最高档级的要求。。。。。。。。


反射隔热机能
平涂型

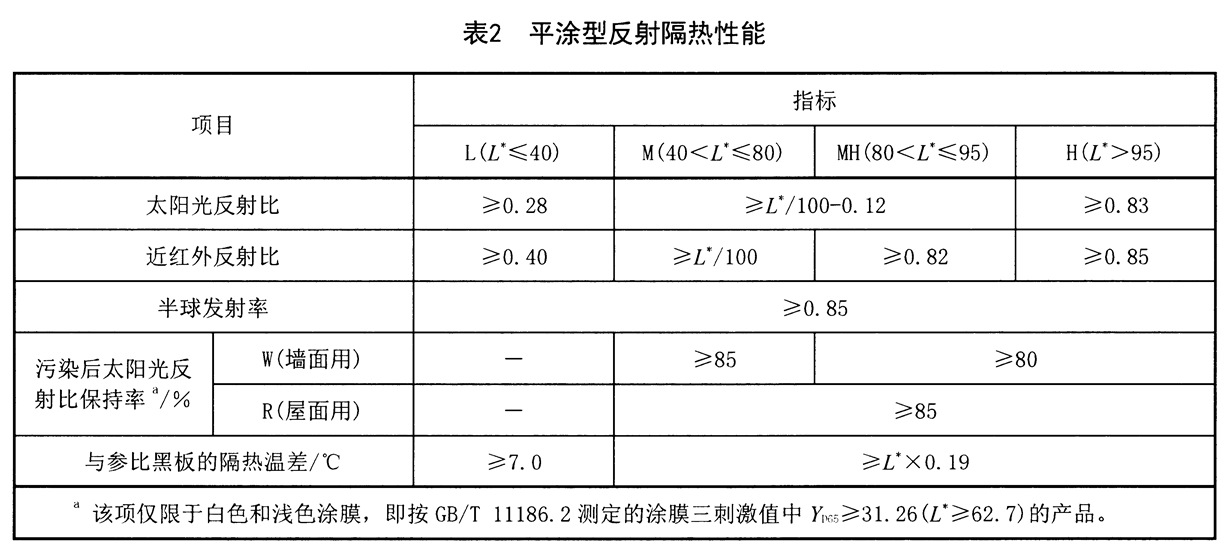

平涂型热反射隔热涂料反射隔热机能应切合表2的要求。。。。。。。。


质感型

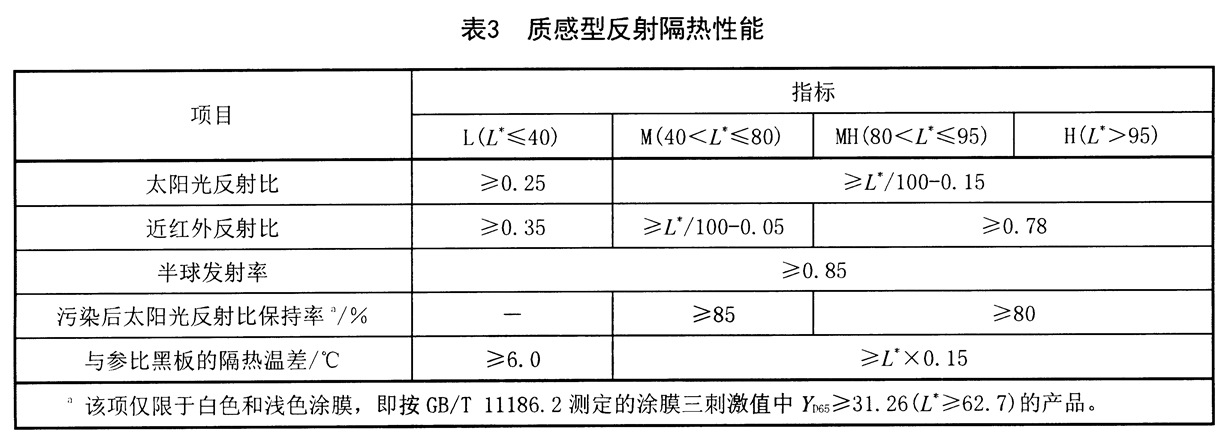

质感型热反射隔热涂料反射隔热机能应切合表3的要求。。。。。。。。


试验步骤
半球发射率
按附录B的划定进杏祝。。。。。。。

附录B  (规范性附录)
半球发射率的测定逐一辐射计法

道理
加热探测器内的热电堆，，，，，使探测器和试板之间产生温差。。。。。。。。该温差与试板的发射率呈线性关系，，，，，在温度稳态下通过比力高、低发射率尺度板与试板表表温差的大幼。。。。。。。，，，，得出试板的发射率。。。。。。。。

试验装置
辐射计
差热电堆式辐射能探测器
由可控加热器、高发射率探头元件和低发射率探头元件组成，，，，，可控加热器应能保障探测器温度高于试板温度或尺度板温度。。。。。。。。发射率探头元件应能产生与温差成比例关系的输出电压。。。。。。。。探测器沉复性应为±0.01。。。。。。。。
读数模？？？？
读数模？？？？橛氩钊鹊缍咽椒淠芴讲馄飨嗔，，，，用于处置热电堆输出信号。。。。。。。。读数模？？？？槭苑直媛视ξ0.01。。。。。。。。
热沉
热沉用于搁置试板和尺度板，，，，，热沉应导热优良，，，，，能使试板和尺度板温度不变一致。。。。。。。。
尺度板
由低发射率尺度板和高发射率尺度板组成。。。。。。。。

测试试板造备
平涂型F
将搅拌混合均匀的涂料刮涂或喷涂在铝合金板表表，，，，，至少分两次施涂，，，，，施涂功夫距离不幼于6h。。。。。。。。溶剂型产品干膜总厚度节造在0.10mm~0.20mm，，，，，水性产品节造在0.15mm~0.30mm。。。。。。。。在尺度试验前提下养护7d后进行试验。。。。。。。。有配套底漆和罩面漆时也可依照产品注明进行造样，，，，，并在汇报中注明各路涂料的施涂工艺。。。。。。。。
质感型T
将搅拌混合均匀的涂料刮涂或喷涂在铝合金板表表。。。。。。。。多彩类涂料涂层干膜总厚度0.20mm~0.50mm，，，，，其他类质感型涂料干膜总厚度约为2mm。。。。。。。。在尺度试验前提下养护14d后进行试验。。。。。。。。有配套底漆、中涂和罩面漆时，，，，，也可依照产品注明进行造样，，，，，并在汇报中注明各路涂料的施涂工艺。。。。。。。。

试验过程
平涂型样品
在尺度试验室环境中调节状态使凹凸发射率板、热沉和试板温度一致。。。。。。。。
开启试验装置电源，，，，，仪器预热至不变。。。。。。。。
将高、低发射率尺度板置于热沉上，，，，，探测器别离放在高、低发射率尺度板上90s，，，，，通过微调使读数与尺度板的标示值一致，，，，，再沉复一遍此步骤。。。。。。。。
将试板置于热沉上90s，，，，，而后将探测器放在试板上直至读数不变，，，，，即为丈量了局。。。。。。。。
质感型样品
将高、低发射率尺度板置于热沉上，，，，，将试板搁置在热沉边，，，，，在尺度试验室环境中调节状态使凹凸发射率板、热沉和试板温度一致。。。。。。。。
开启试验装置电源，，，，，仪器预热至不变。。。。。。。。
将探测器别离放在高、低发射率尺度板上90s，，，，，通过微调使读数与尺度板的标示值一致，，，，，再沉复一遍此步骤。。。。。。。。

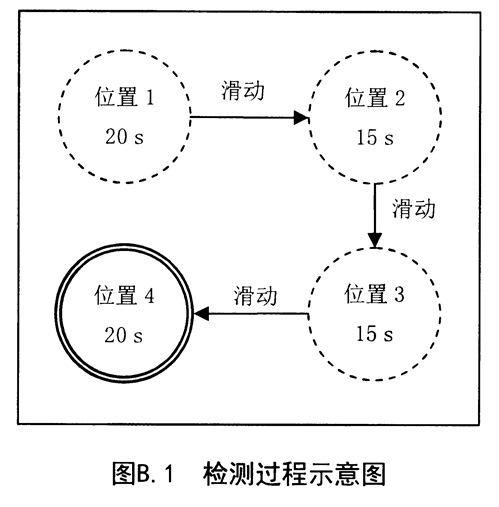

将探测器放到试板被检测表表上地位1约莫20s，，，，，而后将探测器贴着被测表表滑动至地位2停顿约莫15S，，，，，再滑动至地位3停顿约莫15s，，，，，最后滑动至地位4停顿约20s，，，，，纪录地位4的读数，，，，，每个地位点间距约为100mm，，，，，如图B.1所示。。。。。。。。


了局处置
取所有试板丈量了局的算术均匀值作为最终了局，，，，，了局应精确至0.01。。。。。。。。同时汇报试板干膜厚度。。。。。。。。

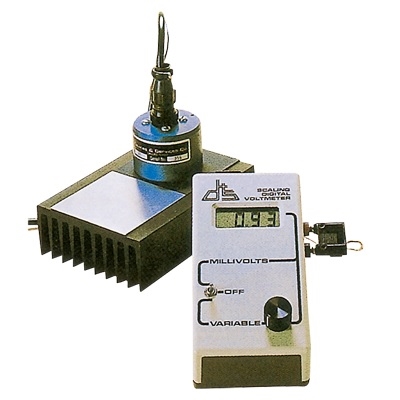

辐射计法半球发射率测定仪 D&S AERD
http://www.kem-china.com/index.php?_m=mod_product&_a=view&p_id=991
