非凡国际

京都电子 (KEM) 中国分公司非凡国际 (上海) 商贸有限公司

技术文章

Technical Article

技术文章

网站首页新闻中心技术文章钢铁及合金铬含量的测定滴定法和分光光度法 - 电位滴定法

钢铁及合金铬含量的测定滴定法和分光光度法 - 电位滴定法

浏览次数：115

GB/T 223.11-2025 钢铁及合金铬含量的测定滴定法和分光光度法

领域
本文件划定了可视滴定法、电位滴定法和分光光度法测定生铁、碳钢、合金钢、精密合金和高温合金中的铬含量。。。。。。
本文件合用于生铁、碳钢、合金钢、精密合金和高温合金中铬含量的测定。。。。。。其中，，，，，，，，步骤一为可视滴定法，，，，，，，，合用于生铁、碳素钢、合金钢、高温合金和精密合金中质量分数为0.1%~35％铬含量的测定；；；；；；步骤二为电位滴定法，，，，，，，，合用于钢铁中质量分数为0.25% ~35％铬含量的测定；；；；；；步骤三为碳酸钠分离-二苯碳酰二肼分光光度法，，，，，，，，合用于碳钢、低合金钢和精密合金中质量分数为0.005%~0.5％铬含量的测定。。。。。。

术语和界说
本文件没有必要界定的术语和界说。。。。。。

步骤一：可视滴定法
道理
试料用酸溶化后，，，，，，，，在硫酸、磷酸介质中，，，，，，，，以硝酸银为催化剂，，，，，，，，用过硫酸铵将铬氧化至铬(Ⅵ)，，，，，，，，用硫酸亚铁铵尺度溶液滴定。。。。。。
含钒试样，，，，，，，，以亚铁-邻菲罗啉溶液为批示剂，，，，，，，，加过量的硫酸亚铁铵尺度滴定溶液，，，，，，，，以高锰酸钾溶液回滴；；；；；；或者选取适当的钒国度或国际尺度测定后，，，，，，，，用理论推算法校对钒的滋扰。。。。。。
试液中存在2mg以下迪腈不滋扰测定。。。。。。

步骤二：电位滴定法
道理
试料用适当的酸溶化，，，，，，，，在硫酸银存鄙人，，，，，，，，在酸性介质中，，，，，，，，用过硫酸铵将铬氧化至铬(Ⅵ)，，，，，，，，用盐酸还原锰(Ⅶ)，，，，，，，，用硫酸亚铁铵尺度溶液还原铬(Ⅵ)。。。。。。
在电位滴定中，，，，，，，，随着硫酸亚铁铵尺度溶液的不休参与，，，，，，，，通过丈量电位的变动，，，，，，，，确定等当点。。。。。。

试剂与资料
除非还有注明，，，，，，，，在分析中仅使用确以为分析纯的试剂和 GB/T 6682 划定的二级水或纯度相当的水，，，，，，，，不存在氧化或还原行为。。。。。。
尿素。。。。。。
焦硫酸钾(钠)或硫酸氢钾。。。。。。
高氯酸：ρ约1.67g/mL。。。。。。
氢氟酸：ρ约1.15g/mL。。。。。。
磷酸：ρ约1.69g/mL。。。。。。
硝酸：ρ约1.42g/mL。。。。。。
盐酸(1+1)：以盐酸(ρ约1.19g/mL)稀释。。。。。。
盐酸(1+10)：以盐酸(ρ约1.19g/mL)稀释。。。。。。
硫酸(1+1)：以硫酸(ρ约1.84g/mL)稀释。。。。。。
硫酸(1+5)：以硫酸(ρ约1.84g/mL)稀释。。。。。。
硫酸(1+19)：以硫酸(ρ约1.84g/mL)稀释。。。。。。
硫酸银溶液：质量浓度为5g/L。。。。。。
过硫酸铵[(NH₄)₂S₂O₈]溶液：质量浓度为500g/L，，，，，，，，用前配造。。。。。。
硫酸锰[MnSO₄?H₂O]溶液：质量浓度为4g/L。。。。。。
高锰酸钾溶液：质量浓度为5g/L。。。。。。
亚硝酸钠溶液：质量浓度为3g/L，，，，，，，，用前配造。。。。。。
氨基磺酸[NH₂SO₃H]溶液：质量浓度为100g/L。。。。。。该溶液仅能不变1周。。。。。。
硫酸亚铁铵[Fe(NH₄)₂(SO₄)₂?6H₂O]尺度溶液。。。。。。
溶液配造：
称取46.0g六水合硫酸亚铁铵，，，，，，，，溶于500mL水中，，，，，，，，参与110mL硫酸，，，，，，，，冷却，，，，，，，，稀释至1000mL，，，，，，，，混匀。。。。。。
此溶液1mL约相当于2mg铬。。。。。。
溶液的电位标定(使用前进行)：
量取30.00mL沉铬酸钾尺度溶液，，，，，，，，移入600mL烧杯中，，，，，，，，加45mL硫酸，，，，，，，，加水至约400mL。。。。。。依照划定的前提进行滴定。。。。。。
由式(6)推算相应的硫酸亚铁铵质量浓度ρ₁，，，，，，，，以每毫升铬质量(mg)暗示。。。。。。

式中：
30.00——移取的沉铬酸钾尺度溶液的体积，，，，，，，，单元为毫升(mL)；；；；；；
1.733——1mL沉铬酸钾尺度溶液中铬(Ⅵ)的质量，，，，，，，，单元为毫克(mg)；；；；；；
V₇ ——标定亏损的硫酸亚铁铵的体积，，，，，，，，单元为毫升(mL)。。。。。。
沉铬酸钾尺度溶液。。。。。。
称取4.9031g(精确至0.001g)预先在150°C干燥至恒沉并在干燥器中冷却后的沉铬酸钾，，，，，，，，用水溶化并定量转移至1000mL容量瓶中，，，，，，，，用水稀释至刻度，，，，，，，，混匀。。。。。。
此尺度溶液1mL含1.733mg铬。。。。。。

仪器设备
所有玻璃量器均应达到 GB/T 12805、GB/T 12806 或 GB/T 12808 划定的A级。。。。。。
通常的尝试仪器及下列仪器：
电位滴定装置：能够用铂-甘汞电极或铂-Ag/AgCl电极丈量电位的变动。。。。。。

取造样
依照 GB/T 20066 或适当的钢铁国度尺度进行取造样。。。。。。

分析步骤
忠告：通常在有氨、亚硝酸烟雾或有机物存在时，，，，，，，，高氯酸蒸发可能会引起爆炸。。。。。。
试料

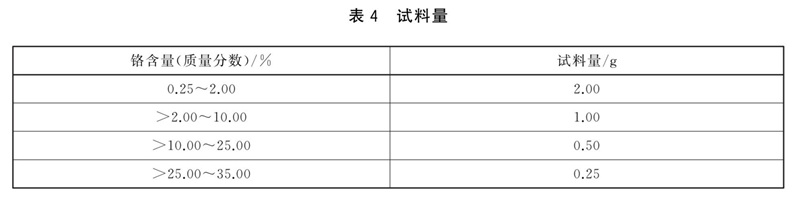

按表4称取试料，，，，，，，，精确至0.001g。。。。。。

空缺试验
依照一样的步骤，，，，，，，，用一样量的试剂，，，，，，，，但不加试料，，，，，，，，伴同试料做空缺试验。。。。。。
测定
试液的造备
非合金钢
将试料置于600mL烧杯中，，，，，，，，参与60mL的硫酸和10mL的磷酸，，，，，，，，加热溶化，，，，，，，，为了加快高硅试料的溶化，，，，，，，，可加几滴氢氟酸。。。。。。而后用15mL硝酸氧化，，，，，，，，加热至冒白色浓烟，，，，，，，，冷却并参与100mL水。。。。。。
铬镍合金钢
将试料置于600mL烧杯中，，，，，，，，加25mL盐酸，，，，，，，，加热溶化，，，，，，，，而后用15mL硝酸氧化。。。。。。若出格难溶，，，，，，，，加1mL~2mL氢氯酸，，，，，，，，而后加20mL硫酸和10mL磷酸，，，，，，，，加热至冒白色浓烟。。。。。。冷却后，，，，，，，，再加15mL硝酸于冒烟的溶液中，，，，，，，，如有必要再加硝酸，，，，，，，，直到碳化物被齐全分化，，，，，，，，持续冒烟赶尽氮氧化物，，，，，，，，冷却，，，，，，，，参与100mL水。。。。。。
含钨钢
将试料置于600mL烧杯中，，，，，，，，加25mL盐酸，，，，，，，，而后加20mL硫酸和10mL磷酸，，，，，，，，加热至终场冒泡。。。。。。若出格难溶，，，，，，，，加1mL~2mL氢氟酸，，，，，，，，用15mL硝酸氧化，，，，，，，，而后加热至冒白色浓烟。。。。。。冷却后，，，，，，，，再加15mL硝酸于冒烟的溶液中，，，，，，，，如有必要再加硝酸，，，，，，，，直到碳化物被齐全分化，，，，，，，，持续冒烟赶尽氮氧化物，，，，，，，，冷却，，，，，，，，加100mL水。。。。。。
高合金钢和高硅钢
将试料置于750mL的锥形瓶中，，，，，，，，加20mL盐酸、10mL硝酸和1mL氢氟酸。。。。。。当终场冒泡后，，，，，，，，加30mL高氯酸，，，，，，，，加热至冒白烟，，，，，，，，盖上表表皿，，，，，，，，持续加热至合金齐全溶化(白烟保留在锥形瓶中)，，，，，，，，冷却。。。。。。加30mL水，，，，，，，，煮沸5min，，，，，，，，冷却。。。。。。定量转移至600mL烧杯中，，，，，，，，加20mL硫酸、10mL磷酸和70mL水。。。。。。
得到的溶液可能溶化不齐全(如碳含量和铬含量较高的试样)，，，，，，，，此时，，，，，，，，选取慢速滤纸过滤(滤液保留)，，，，，，，，洗涤残渣和滤纸10次～12次，，，，，，，，残渣连同滤纸放入铂金坩埚中，，，，，，，，灰化，，，，，，，，以焦硫酸钾(钠)或硫酸氢钾熔融，，，，，，，，冷却后以20mL硫酸溶液浸取熔融物，，，，，，，，得到的溶液与滤液归并。。。。。。
铬的氧化和滴定筹备
如有必要，，，，，，，，用衬有纸浆的过滤器过滤除去石墨碳，，，，，，，，用硫酸冲刷，，，，，，，，用温水稀释至约350mL，，，，，，，，加20mL硫酸银溶液和10mL过硫酸铵溶液，，，，，，，，盖上表表皿，，，，，，，，并煮沸10min[如试猜中仅含有少量的锰，，，，，，，，煮沸后加约5mL硫酸锰溶液]。。。。。。为分化高锰酸，，，，，，，，先加15mL盐酸，，，，，，，，持续煮沸3min后，，，，，，，，如有必要再逐滴加盐酸，，，，，，，，直至紫色隐没。。。。。。煮沸10min直到形成的氯化物的气味隐没，，，，，，，，迅速冷却至室温。。。。。。
滴定
不含钒试样
将电位滴定装置的电极置于盛有待滴定试液的烧杯中，，，，，，，，搅拌(最好用电磁搅拌器)，，，，，，，，用滴定管参与硫酸亚铁铵尺度溶液，，，，，，，，直至出现电位突跃(溶液中铬含量幼于40mg时，，，，，，，，用25mL的滴定管，，，，，，，，铬含量大于40mg时，，，，，，，，用50mL滴定管)。。。。。。在邻近终点时要缓慢滴定，，，，，，，，纪录滴定体积V₉。。。。。。
用铂-甘汞电极或铂-Ag/AgCl电极丈量，，，，，，，，电位突跃在300mV左右，，，，，，，，而等当点在700mV~900mV。。。。。。
含钒试样
按所述滴定，，，，，，，，在这种情况下，，，，，，，，钒和铬同时测定，，，，，，，，纪录滴定体积V₁₀，，，，，，，，高锰酸钾把钒和铬同时氧化。。。。。。想要只氧化钒，，，，，，，，在参与高锰酸钾溶液时，，，，，，，，用铂-甘汞电极或铂-Ag/AgCI电极丈量氧化电位。。。。。。逐滴参与高锰酸钾溶液，，，，，，，，直到电位由1000mV变为1160mV。。。。。。
维持该电位2min，，，，，，，，之后，，，，，，，，可选择以下任一操作步骤。。。。。。
——加约10mL亚硝酸钠溶液，，，，，，，，还原过量的高锰酸钾，，，，，，，，约1min后再加3g尿素，，，，，，，，待电位不变在800mV左近后，，，，，，，，搅拌并按所述滴定。。。。。。
——或通过逐滴参与亚硝酸钠溶液，，，，，，，，还原过量的高锰酸钾，，，，，，，，直到电位不变在770mV左近。。。。。。参与5mL氨基磺酸溶液(电位为780mV)，，，，，，，，而后参与30mL磷酸，，，，，，，，搅拌，，，，，，，，按所述滴定。。。。。。
纪录滴定体积V₁₁(mL)。。。。。。

了局表白
推算步骤
不含钒的试样
铬的含量ω_Cr，，，，，，，，以质量分数(％)暗示，，，，，，，，按式(7)推算：

式中：
V₉ ——滴定铬所亏损的硫酸亚铁铵尺度溶液的体积，，，，，，，，单元为毫升(mL)；；；；；；
V₈ ——滴定空缺试液所亏损的硫酸亚铁铵尺度溶液的体积，，，，，，，，单元为毫升(mL)；；；；；；
ρ₁ ——相应的硫酸亚铁铵尺度溶液质量浓度，，，，，，，，以每毫升铬的质量(mg)暗示；；；；；；
m ——试料量，，，，，，，，单元为克(g)。。。。。。
含钒的试样
铬的含量ω_Cr，，，，，，，，以质量分数(％)暗示，，，，，，，，按式(8)推算：

式中：
V₁₀ ——滴定铬和钒所亏损的硫酸亚铁铵尺度溶液的体积，，，，，，，，单元为毫升(mL)；；；；；；
V₁₁ ——滴定钒所亏损的硫酸亚铁铵尺度溶液的体积，，，，，，，，单元为毫升(mL)；；；；；；
ρ₁ ——相应的硫酸亚铁铵尺度溶液质量浓度，，，，，，，，以每毫升铬的质量(mg)暗示；；；；；；
m ——试料量，，，，，，，，单元为克(g)。。。。。。
数据建约凭据 GB/T 8170 进行。。。。。。

京都电子KEM 自动电位滴定仪 AT-710S
/productshow_994.html

非凡国际(中国区)-官方网站

20

2026-7

啤酒质量要求 - 酒精度、原麦汁浓度、总酸、二氧化碳的分析步骤

啤酒分析步骤 - 酒精度、原麦汁浓度、总酸、二氧化碳的试验步骤

京都电子KEM中国公司

联系电话：

服务热线：

邮箱地址：

kemu-kem@163.com

公司地址：

上海市徐汇区宜山路333号汇鑫国际大厦1201室

2026非凡国际版权所有登记号：沪ICP备10207403号-1

治理登录技术支持：化工仪器网 sitemap.xml

13601731964

微信公家号

【网站地图】【sitemap】
