T/SGX 002-2018 动力锂离子电池用 陶瓷涂覆隔阂 第2部门: 水分含量

领域
本尺度划定了动力锂离子电池用 陶瓷涂覆隔阂 第2部门: 水分含量的术语和界说、技术要求、测试步骤、标识、包装、运输、贮存和当苦衷项等。。。。。。 本尺度合用于汽车动力、储能等锂离子电池专用隔阂。。。。。。

术语和界说
下列术语和界说合用于本文件。。。。。。
锂离子电池隔阂  lithium-ion battery separator
利用于锂离子电池中的一种多孔膜，，，，，其重要作用是使电池正、负极分隔开来，，，，，预防正、负极接触短路，，，，，具备阻隔电子，，，，，导通电解质离子的作用。。。。。。
动力锂离子电池隔阂  power lithium-ion battery separator
用于汽车动力、储能等专用锂离子电池隔阂。。。。。。
陶瓷涂覆隔阂  ceramic coating separator
将高耐热性和高介电常数的微米、亚微米或纳米级的无机金属颗粒(本尺度中指三氧化二铝(Al₂O₃)、勃姆石(AlOOH)两种)，，，，，涂覆于锂离子电池隔阂表表形成的一种新型隔阂称为陶瓷涂覆隔阂。。。。。。
水分含量  moisture content
隔阂中的含水率。。。。。。
折皱  crimp
隔阂表表未被展平的折痕。。。。。。
针孔  pinhole
隔阂表表穿透的幼孔。。。。。。
划伤  scratch
隔阂表表受到表力导致的微孔结构严沉受损。。。。。。
杂质  impurity
嵌在膜内或吸附在膜面的异物。。。。。。
污渍  stains
隔阂表表黏附的油渍、水渍等。。。。。。
弧形  camber
将1m隔阂展平放在平台, 隔阂弯曲部门弧顶到产品两端连线的垂直距离。。。。。。
翘边  lifting edge
膜卷边缘翘起。。。。。。
剥离强度  peel strength
在划定的剥离前提下，，，，，使陶瓷凃覆隔阂的基材与涂层分离时单元宽度所能接受的载荷,单元为牛每米(N/m)。。。。。。
透气阻力  air resistance
肯定体积的气体，，，，，在肯定压力前提下通过单元面积的隔阂所用的功夫。。。。。。
拉伸强度  tensile strength
见 GB/T 1040.1 的4.3.3，，，，，单元为千克力每平方厘米(kgf/cm²)。。。。。。
断裂伸长率  elongation at break
试样在拉伸过程中，，，，，断裂时的长度的增量与初始距离的比值，，，，，单元为百分数(%)。。。。。。
单元穿刺强度  unit puncture strength
试样被穿刺针刺穿时的力，，，，，单元为克每微米(g/μm)。。。。。。
热收缩率  heat shrinkage
试样在肯定温度前提下，，，，，搁置一按功夫前后隔阂的尺寸变动率，，，，，单元为百分数(%)。。。。。。

技术要求
资料
基材
资料为聚丙烯造成的单向拉伸锂离子电池隔阂或聚乙烯造成的双向拉伸锂离子电池隔阂。。。。。。
涂层
资料为纳米、亚微米或微米级的氧化铝或勃姆石。。。。。。
表观
隔阂表观

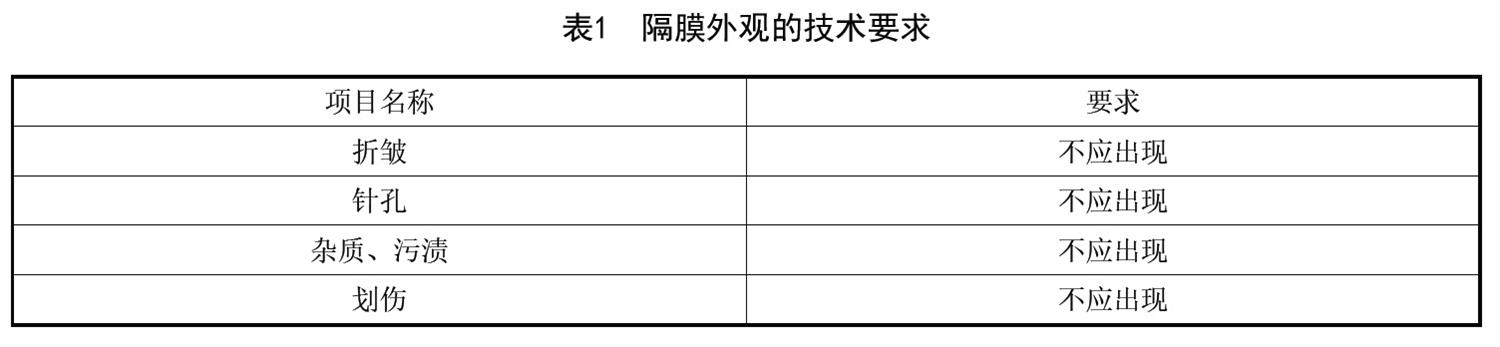

隔阂的表观应切合表1的要求。。。。。。


膜卷表观

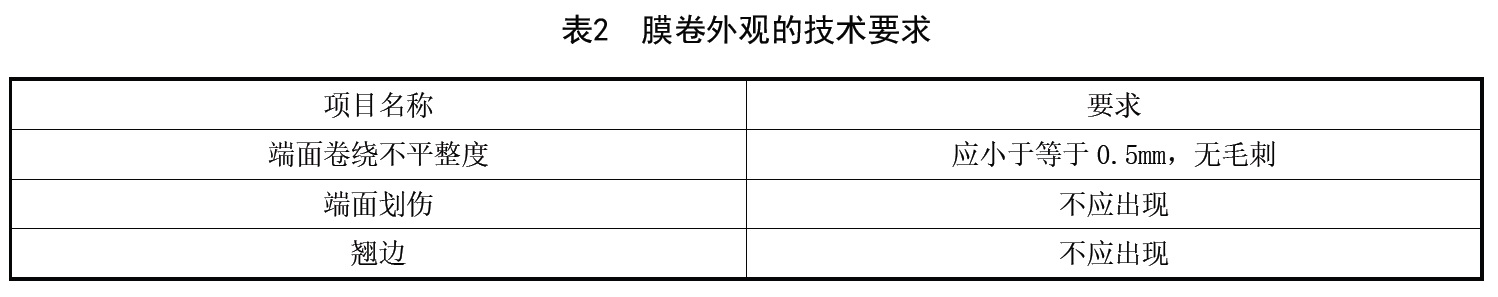

膜卷的表观应切合表2的要求。。。。。。


尺寸
单点厚度

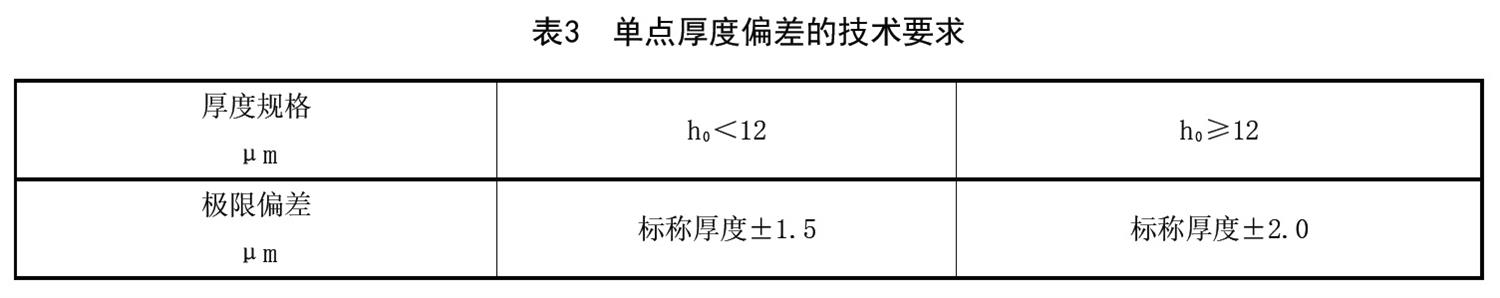

单点厚度误差应切合表3的要求。。。。。。


宽度

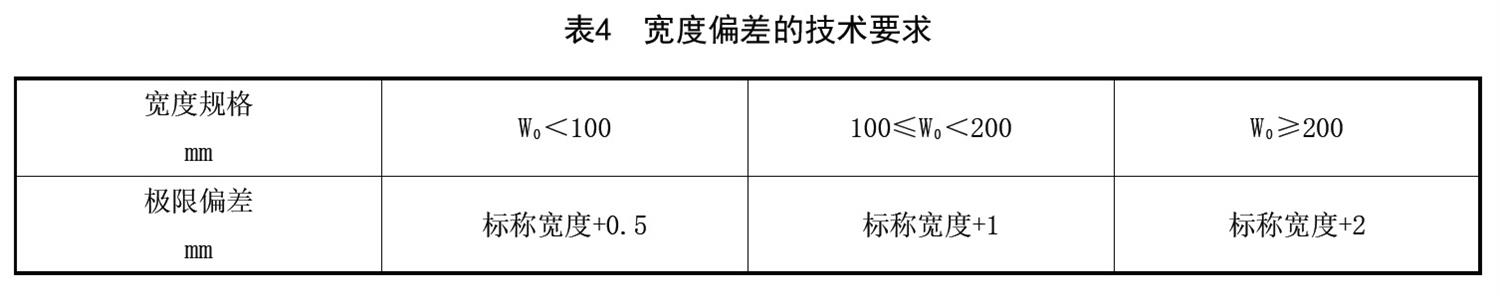

宽度误差应切合表4的要求。。。。。。


涂层与基材的粘结机能
剥离强度
涂层与基材之间的剥离强度≥20N/m。。。。。。
刀片分切
涂层不成块状脱落。。。。。。
锂离子电池电解液浸泡
涂层不脱落。。。。。。
物理机能
物理机能应切合表5的要求。。。。。。


电机能
电气强度
电气强度≥20V/μm。。。。。。

试验步骤
水分含量
依照附录A的要求进杏祝。。。。。

附录A 《水分含量试验步骤》
本附录划定了陶瓷涂覆隔阂的水分含量的试验步骤。。。。。。
本附录参照 GB/T 6324.8-2014《有机化工产品试验步骤 第8部门：液体产品水分测定卡尔·费休库仑电量法》中划定了液体产品中痕量水分含量的测定，，，，，液体样品和固体样品测定道理通用。。。。。。
GB/T 6324.8-2014 有机化工产品试验步骤 第8部门:液体产品水分测定 卡尔·费休库仑电量法

步骤概要
本步骤利用卡尔·费休库仑电量法道理。。。。。。加热固体样品，，，，，使样品中的水吩禅化，，，，，利用干燥载气将气化的水分带入反映瓶，，，，，水分与反映瓶中的卡尔费休试剂反映，，，，，利用反映瓶中的电位变动批示反映终点，，，，，并凭据法拉第电解定律推算出样品中的水分含量。。。。。。

试验仪器
卡尔费休水分测试仪，，，，，蕴含KF水分仪、滴定杯、卡式炉。。。。。。
仪器应满足以下要求：
a) 通入卡式炉的载气需经过两级分子筛干燥；；；；；
b) 卡式炉与滴定杯的连收受路应使用保温套包覆；；；；；
c) 电位分辨率: ≤0.1mv；；；；；
d) 样品瓶：凭据各仪器厂家设备型号进行配置。。。。。。

试剂
库伦法卡尔·费休专用试剂。。。。。。

试验环境
露点温度≤-35°C  温度: 25±5°C

试验步骤
试样造备
用精度为0.001g的电子天平称取质量m(单元g，，，，，建议质量0.15g-0.30g)的试样，，，，，在露点温度≤-35°C，，，，，温度25±5°C的前提下密封于样品瓶中，，，，，同时密封一个空缺的样品瓶。。。。。。
丈量
使用卡尔费休水分仪丈量空缺样品瓶中的水分含量m1(ug)、装置有试样的样品瓶中水分含量m2(ug)。。。。。。
了局表述
试样水分含量(ppm)=(m2-m1)/m


京都电子KEM 卡尔费休水分测试仪 MKC-710M/S+ADP-611
http://www.kem-china.com/index.php?_m=mod_product&_a=view&p_id=989
